Cерия NU

Радиальные роликовые цилиндрические подшипники серии NU

Описание

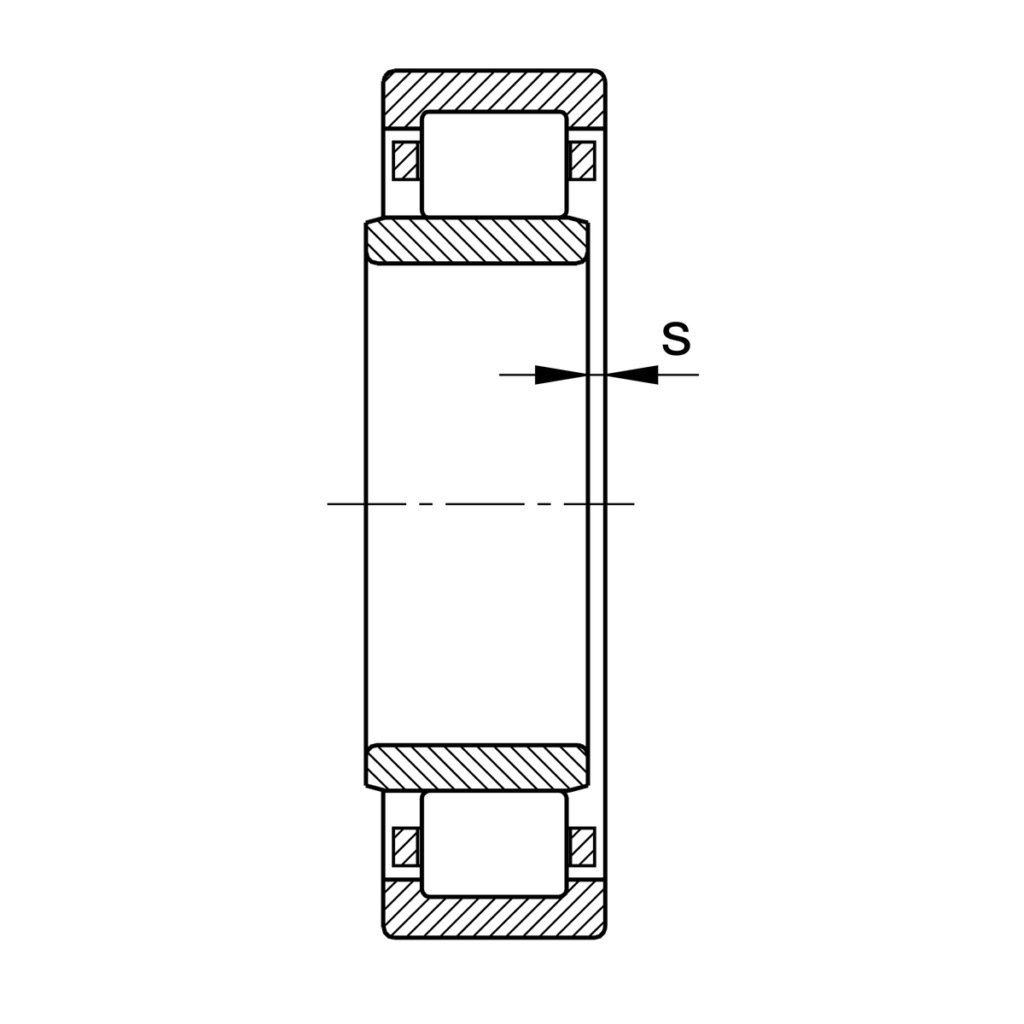

Осевое смещение внутреннего кольца из среднего положения

Роликовые подшипники серии NU – однорядные и имеют два борта на наружном кольце, внутреннее кольцо без бортов. Данная конструкция позволяет подшипниками компенсировать осевое смещение вала относительно корпуса в обоих направлениях. Величину допустимого осевого смещения (“s”) можно уточнить в каталогах.

Однорядные роликовые цилиндрические подшипники NU без уплотнений и требуют обслуживания. Смазываются такие подшипники жидким маслом или пластичной смазкой.

Сепараторы таких подшипников изготавливаются из стали, полиамида или латуни.

Температура цилиндрических подшипников от – 30°С до + 150°С для подшипников со стальными или латунными сепараторами и – 30°С до + 120°С для подшипников с полиамидным сепаратором. При использовании в производстве хладагента аммиак или фреон, рабочая температура подшипника с сепаратором из полиамида не должна превышать + 70°С.

Таблица обозначений и размеров подшипников серии NU

Обозначение подшипника d, мм D, мм B, мм
NU202 15 35 11
NU203 17 40 12
NU204 20 47 14
NU205 25 52 15
NU206 30 62 16
NU207 35 72 17
NU208 40 80 18
NU209 45 85 19
NU210 50 90 20
NU211 55 100 21
NU212 60 110 22
NU213 65 120 23
NU214 70 125 24
NU215 75 130 25
NU216 80 140 26
NU217 85 150 28
NU218 90 160 30
NU219 95 170 32
NU220 100 180 34
NU221 105 190 36
NU222 110 200 38
