Серия 3300 (5300)

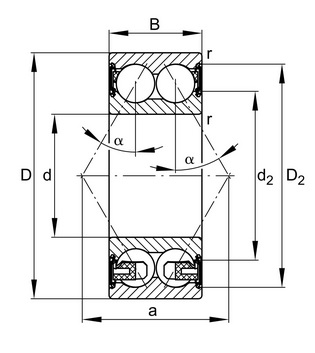

Исполнение с контактными уплотнениями 2RS
Описание
Двухрядные радиально-упорные подшипники серии 3300 (5300) воспринимают радиальные нагрузки и осевые нагрузки в обоих направлениях. Исполнение 2RS — контактные резинометаллические уплотнения с двух сторон.
Альтернативные обозначения уплотнений у разных производителей: 2RSR, 2RS1, 2HRS и др. Сепараторы преимущественно полиамидные; стальные встречаются редко.
Таблица размеров — 33..-2RS (53..-2RS)
| Обозначение подшипника | d, мм | D, мм | B, мм |
|---|---|---|---|
| 3301-2RS (5301-2RS) | 12 | 37 | 19 |
| 3302-2RS (5302-2RS) | 15 | 42 | 19 |
| 3303-2RS (5303-2RS) | 17 | 47 | 22,2 |
| 3304-2RS (5304-2RS) | 20 | 52 | 22,2 |
| 3305-2RS (5305-2RS) | 25 | 62 | 25,4 |
| 3306-2RS (5306-2RS) | 30 | 72 | 30,2 |
| 3307-2RS (5307-2RS) | 35 | 80 | 34,9 |
| 3308-2RS (5308-2RS) | 40 | 90 | 36,5 |
| 3309-2RS (5309-2RS) | 45 | 100 | 39,7 |
| 3310-2RS (5310-2RS) | 50 | 110 | 44,4 |
| 3311-2RS (5311-2RS) | 55 | 120 | 49,2 |
| 3312-2RS (5312-2RS) | 60 | 130 | 54 |
| 3316-2RS (5316-2RS) | 80 | 170 | 68,3 |
Примечание: контактные уплотнения 2RS обеспечивают повышенную защиту от пыли/влаги и удержание смазки, однако предельная скорость ниже по сравнению с открытым и 2Z/ZZ исполнениями. Типовая рабочая температура: −30…+120 °C.
Исполнение с металлическими шайбами 2Z (ZZ)
Описание
Исполнение 2Z (ZZ) — бесконтактные металлические шайбы с двух сторон (альтернативные обозначения: 2Z, ZZ, 2ZR). Благодаря отсутствию контакта предельная скорость сопоставима с открытым исполнением при умеренной защите от загрязнений. Сепараторы — в основном полиамид.
Таблица размеров — 33..-2Z (53..-ZZ)
| Обозначение подшипника | d, мм | D, мм | B, мм |
|---|---|---|---|
| 3301-2Z (5301ZZ) | 12 | 37 | 19 |
| 3302-2Z (5302ZZ) | 15 | 42 | 19 |
| 3303-2Z (5303ZZ) | 17 | 47 | 22,2 |
| 3304-2Z (5304ZZ) | 20 | 52 | 22,2 |
| 3305-2Z (5305ZZ) | 25 | 62 | 25,4 |
| 3306-2Z (5306ZZ) | 30 | 72 | 30,2 |
| 3307-2Z (5307ZZ) | 35 | 80 | 34,9 |
| 3308-2Z (5308ZZ) | 40 | 90 | 36,5 |
| 3309-2Z (5309ZZ) | 45 | 100 | 39,7 |
| 3310-2Z (5310ZZ) | 50 | 110 | 44,4 |
| 3311-2Z (5311ZZ) | 55 | 120 | 49,2 |
| 3312-2Z (5312ZZ) | 60 | 130 | 54 |
| 3313-2Z (5313ZZ) | 65 | 140 | 58,7 |
| 3314-2Z (5314ZZ) | 70 | 150 | 63,5 |
Сервис: все закрытые исполнения (2RS/2Z) поставляются предварительно смазанными и не требуют обслуживания в течение срока службы.
