Радиальные роликовые цилиндрические подшипники серии NJ

Описание

Роликовые подшипники серии NJ – однорядные и имеют два борта на наружном кольце и один борт на внутреннем. Данная конструкция позволяет подшипникам поддерживать большие радиальные нагрузки и осевые нагрузки в одну сторону (подшипники обеспечивают одностороннюю фиксацию вала). Для двусторонней фиксации вала совместно с подшипниками NJ используются фасонные кольца HJ.

Однорядные роликовые цилиндрические подшипники NJ – без уплотнений и требуют обслуживания. Смазываются такие подшипники жидким маслом или пластичной смазкой.

Сепараторы таких подшипников изготавливаются из стали, полиамида или латуни.

Температура цилиндрических подшипников от –30°С до +150°С для подшипников со стальными или латунными сепараторами и –30°С до +120°С для подшипников с полиамидным сепаратором. При использовании в производстве хладагента аммиак или фреон, рабочая температура подшипника с сепаратором из полиамида не должна превышать +70°С.

---

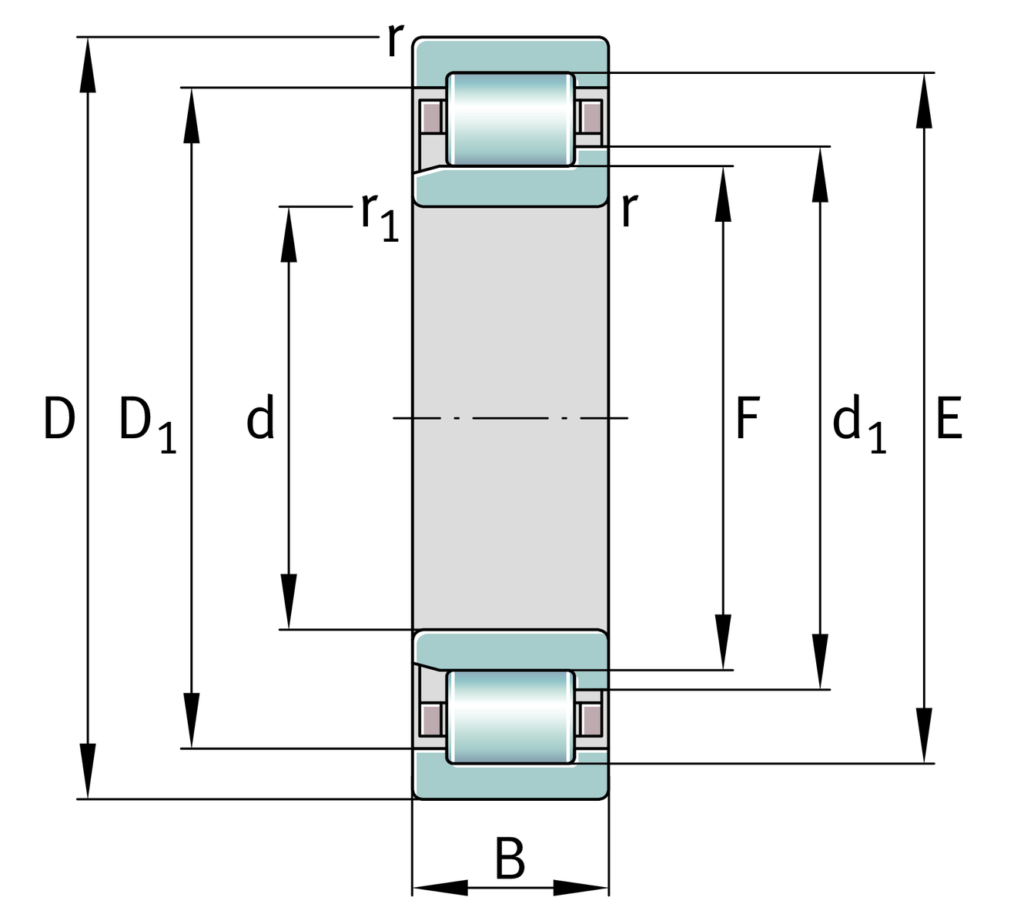

Таблица размеров и обозначений подшипников серии NJ

Обозначение подшипника	Фасонное кольцо	d, мм	D, мм	B, мм
NJ202	HJ202	15	35	11
NJ203	HJ203	17	40	12
NJ204	HJ204	20	47	14
NJ205	HJ205	25	52	15
NJ206	HJ206	30	62	16
NJ207	HJ207	35	72	17
NJ208	HJ208	40	80	18
NJ209	HJ209	45	85	19
NJ210	HJ210	50	90	20
NJ211	HJ211	55	100	21
NJ212	HJ212	60	110	22
NJ213	HJ213	65	120	23
NJ214	HJ214	70	125	24
NJ215	HJ215	75	130	25
NJ216	HJ216	80	140	26
NJ217	HJ217	85	150	28
NJ218	HJ218	90	160	30
NJ219	HJ219	95	170	32
NJ220	HJ220	100	180	34
NJ221	HJ221	105	190	36
NJ222	HJ222	110	200	38
