Подшипники серии 70 воспринимают сочетание радиальных и осевых нагрузок. Увеличение угла контакта повышает осевую грузоподъёмность и жёсткость узла — это ключ к стабильности шпинделя на высоких оборотах. Серия доступна в высоких классах точности (P4–P2), а также в исполнении P6 для менее критичных задач.
Смазка и исполнение: открытые подшипники работают на пластичной смазке, масляной ванне
или масляном тумане. Закрытые (с контактными уплотнениями) комплектуются высокоскоростной смазкой «на весь срок службы».
Для уменьшения нагрева и повышения предельной частоты вращения вместо стальных шариков возможны керамические.

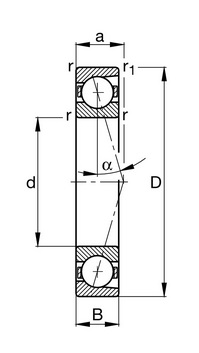

Таблица размеров: серия 70 (углы 15°/25°)
C = 15° AC = 25°
| 15° (обозначение) | 25° (обозначение) | d, мм | D, мм | B, мм |
|---|---|---|---|---|
| 7000C | 7000AC | 10 | 26 | 8 |
| 7001C | 7001AC | 12 | 28 | 8 |
| 7002C | 7002AC | 15 | 32 | 9 |
| 7003C | 7003AC | 17 | 35 | 10 |
| 7004C | 7004AC | 20 | 42 | 12 |
| 7005C | 7005AC | 25 | 47 | 12 |
| 7006C | 7006AC | 30 | 55 | 13 |
| 7007C | 7007AC | 35 | 62 | 14 |
| 7008C | 7008AC | 40 | 68 | 15 |
| 7009C | 7009AC | 45 | 75 | 16 |
| 7010C | 7010AC | 50 | 80 | 16 |
| 7011C | 7011AC | 55 | 90 | 18 |
| 7012C | 7012AC | 60 | 95 | 18 |
| 7013C | 7013AC | 65 | 100 | 18 |
| 7014C | 7014AC | 70 | 110 | 20 |
| 7015C | 7015AC | 75 | 115 | 20 |
Класс точности. Наиболее распространены P4/P4S и P2 для шпиндельных узлов.
Для менее ответственных мест допускается P6.
Преднатяг и компоновка. Подбираются под требуемую жёсткость и тепловой режим (U/DU, пары DB/DF/DT).
Материал шариков. Керамика снижает массу и тепловыделение, но предъявляет более высокие требования к чистоте и геометрии посадок.
Все обозначения и товарные знаки принадлежат их правообладателям. Текст — адаптированная справка, не копирующая фирменные каталоги. Для точного подбора сверяйте параметры с актуальной документацией и условиями эксплуатации вашего узла.
