Конические радиально-упорные роликовые подшипники серии HM

Конические радиально-упорные роликовые подшипники дюймовой серии HM одновременно воспринимают радиальную и осевую нагрузку.

Подшипник разборный и состоит из двух компонентов: внутреннего кольца с роликами (cone) и наружного кольца (cup). В маркировке сборного подшипника номер записывается через дробь: cone/cup (например, HM88542/HM88510), при этом одному cone могут соответствовать несколько cup и наоборот.

Смазка — жидкое масло или пластичная смазка. Типовой рабочий диапазон температур: от −30 °C до +120 °C.

---

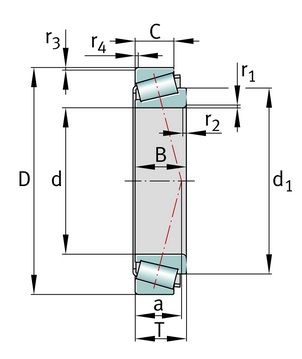

Конические роликовые подшипники серии HM — таблица размеров

Внутр. обойма (cone)	Наружн. обойма (cup)	Подшипник в сборе	d, мм	D, мм	T, мм
HM204043	HM204010	HM204043/HM204010	39,987	90,975	32
HM212044	HM212011	HM212044/HM212011	60,325	122,238	38,100
HM212047		HM212047/HM212011	63,500	122,238	38,100
HM212049	HM212010	HM212049/HM212010	66,675	122,238	38,100
	HM212011	HM212049/HM212011	66,675	122,238	38,100
HM215249	HM215210	HM215249/HM215210	75,987	131,975	39
HM218248	HM218210	HM218248/HM218210	89,974	146,975	40
HM220149	HM220110	HM220149/HM220110	99,975	156,975	42
HM516449C	HM516410	HM516449C/HM516410	82,550	133,350	39,688
HM518445	HM518410	HM518445/HM518410	88,900	152,400	39,688
HM801346	HM801310	HM801346/HM801310	38,100	82,550	29,370
HM801349	HM801310	HM801349/HM801310	40,483	82,550	28,575
HM803145	HM803110	HM803145/HM803110	41,275	88,900	30,163
HM803146	HM803110	HM803146/HM803110	41,275	88,900	30,162
HM803149	HM803110	HM803149/HM803110	44,450	88,900	30,162
	HM803112	HM803149/HM803112	44,450	92,075	30,162
HM804840	HM804810	HM804840/HM804810	41,275	95,250	30,162
HM804843		HM804843/HM804810	44,450	95,250	30,162
HM804846		HM804846/HM804810	47,625	95,250	30,162
HM807040	HM807010	HM807040/HM807010	44,450	104,775	36,512
HM807044		HM807044/HM807010	49,212	104,775	36,512
HM807046		HM807046/HM807010	50,800	104,775	36,512
HM807048		HM807048/HM807010	54,487	104,775	36,512
HM807048		HM807048/HM807010	53,975	104,775	36,512
HM813840	HM813811	HM813840/HM813811	55,562	127	36,512
HM813841	HM813810	HM813841/HM813810	60,325	127	36,512
	HM813811	HM813841/HM813811	60,325	127	36,512
HM813842	HM813810	HM813842/HM813810	63,500	127	36,512
	HM813843	HM813843/HM813810	61,912	127	36,512
HM813849	HM813810	HM813849/HM813810	71,438	127	36,512
	HM813811	HM813849/HM813811	71,438	127	36,512
HM81649	HM81610	HM81649/HM81610	15,987	46,975	21
HM88542	HM88510	HM88542/HM88510	31,750	73,025	29,37
HM88547		HM88547/HM88510	33,338	73,025	29,37
HM88648	HM88610	HM88648/HM88610	35,717	72,233	25,400
HM88649		HM88649/HM88610	34,925	72,233	25,400
HM89443	HM89410	HM89443/HM89410	33,338	76,200	29,370
HM89446		HM89446/HM89410	34,925	76,200	29,370
HM89448		HM89448/HM89410	36,512	76,200	29,370
HM89449		HM89449/HM89410	36,512	76,200	29,370
HM903245	HM903210	HM903245/HM903210	41,275	95,250	30,958
HM903249		HM903249/HM903210	44,450	95,250	30,958
HM905843	HM905810	HM905843/HM905810	44,987	104,986	32,512
HM911244	HM911210	HM911244/HM911210	59,987	130,175	34,100
	HM911216	HM911244/HM911216	59,987	134,983	33,449
HM911245	HM911210	HM911245/HM911210	60,325	130,175	36,512
